RJ45模塊用于實現PHY之間的互連，包括PHY芯片經信號變壓器與RJ45接口相連，RJ45連接器由插頭和插座組成，RJ45插頭又稱水晶頭。這兩種元件組成的連接器連接于導線之間，以實現導線的電氣連續性。RJ45連接器就是連接器中的最重要的一種插座。RJ45插座分屏蔽型和非屏蔽型兩種。

RJ是Registered Jack的縮寫，意思是“注冊的插座”。在FCC（美國聯邦通信委員會標準和規章）中的定義是，RJ是描述公用電信網絡的接口，常用的有RJ-11和RJ-45，計算機網絡的RJ-45是標準8位模塊化接口的俗稱。

一般的RJ-45接頭是為8P8C，8P就是8個槽，8C指的是8個鍍金觸點。如果是100BASE-TX，則只需要用到其中1，2，3，6 四個觸點，即絞距較小，串?dāng)_小的綠-白綠，橙-白橙線對；如果是1000BASE-T，則需要用到全部8個觸點，1-2發送，3-6接收，而4-5和7-8雙向通訊。

室內產品網口對防雷的要求不高，可參考如下電路圖，其中，88E3081為PHY芯片，經 transformer(信號變壓器)后與RJ45插座相連。由于是百兆網絡所以將未使用的線對接1000pF的電容到大地。由于信號變壓器有一定的隔離作用，基本能滿足室內防雷要求，所以設計中未添加其他防雷器件。但需注意PCB走線的間距。

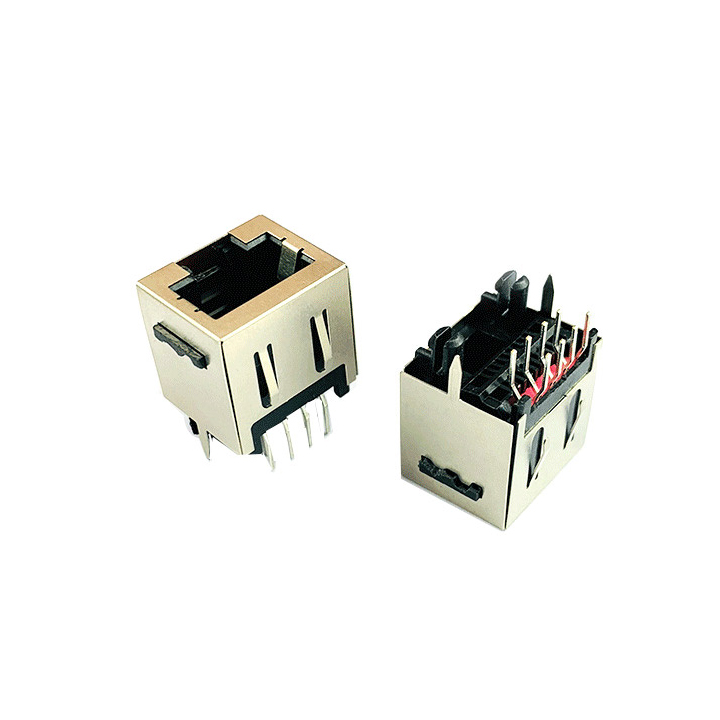

帶屏蔽即包鐵的RJ45：
部分產品由于EMC性能的要求，需要使用帶屏蔽罩的RJ45插座。屏蔽罩能阻擋內部的電磁能量向外輻射，對產品的EMC性能會有所改善。但由于屏蔽罩會暴露在產品外部，如果容易生銹將影響產品的外觀。所以，要求使用耐腐蝕的金屬合金。可使用鍍鎳的白鐵（SPCC）或者銅鋅合金（黃銅），白鐵價格便宜，但質地較剛硬，不利于加工，且耐腐蝕性能沒有黃銅好。RJ45插座屏蔽罩全部使用鍍鎳的黃銅。最少需滿足12小時的鹽霧試驗。

集成信號變壓器的RJ45：
有些高端RJ45產品內部集成有信號變壓器。所用型號主要分為百兆兩線共模信號變壓器和千兆三線共模變壓器，內部會包含小塊PCB集成Bob-smith電路，這使得其測試項無法完全遵循信號變壓器評估規范的要求。主要差別：

（1）測試雜散電容時不得不考慮C1的容值，30pF*N相對于1000pF的容值誤差幾乎可以忽略不計，所以需要根據具體型號的電路圖選取測試pin腳，但供應商一般只會給出包含C1的電容值。

（2）hi-pot測試信號變壓器的要求為：所有初級線圈側的引腳短接，所有次級線圈側的引腳短接，其間加1500Vac，測試1min漏電流需要小于1mA。不同型號RJ45的pin內部引線方式不同且包含了附加電路，測試時需直接參考802.3相關章節的要求，此處簡單引用原文：The PHY shall provide electrial isolation between the DTE,or repeater citcuits including frame ground,and all MDI leads.
